Z41Y鍛鋼法蘭閘閥
上海上賢閥門制作無限公司專業發賣Z41Y鍛鋼法蘭閘閥傾力打造滬產節制閥高品德品牌。
設備廠家直供公司，價格行情優惠，招待轉達問詢！
發賣熱線電話：021-57512666、傳統手工藝撐持：021-57510966
我企業職業 產出總需求各項手動調理閥、智能調理閥、服務性式調理閥，手動高壓閥門、手動 碟閥、智能高壓閥門、智能碟閥、手動關閉程序閥、智能關閉程序閥、手動閘閥、智能閘閥等自我控制高壓閥門副產物。
大概先容
一、鍛鋼法蘭閘閥 產物概述
Z41Y鍛鋼法蘭閘閥有三種閥蓋設想情勢。一種是螺栓式閥蓋，按這類設想的閥門，其閥體與閥蓋用螺栓螺母毗連，環繞糾纏式墊片（316夾柔性石墨制作）。客戶有其余請求時也可接納金屬環毗連。另外一種設想情勢是焊接式閥蓋，按這類設想情勢的鍛鋼法蘭閘閥，其閥體與閥蓋用羅紋毗連，全焊密封。客戶有其余請求時也可接納合焊透毗連。還有一種是壓力自緊式閥蓋,按這類設想情勢設想的鍛鋼法蘭閘閥,其閥體與閥蓋用羅紋毗連,內壓自密封環密封.法蘭端閥順應于閘閥、停止閥、起落式止回閥和旋啟式止回閥及球閥。
 |
 |
| Z41Y鍛鋼法蘭閘閥(鍛A105材質) |
Z41Y鍛鋼法蘭閘閥(鍛304材質) |
二、鍛鋼法蘭閘閥 資料明細表
| 序號 |
整機稱號 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
閘板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(l) |
| 7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 8 |
銷釘 |
A276 420 |
A276 304 |
| 9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
| 12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 13 |
閥桿螺母 |
A276 410 |
| 14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
銘牌 |
SS |
| 16 |
手輪 |
A197 |
| 17 |
光滑墊片 |
A473 431 |
| 18 |
填料 |
Flexible Graphite |
PTFE |
| 合用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 合用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |

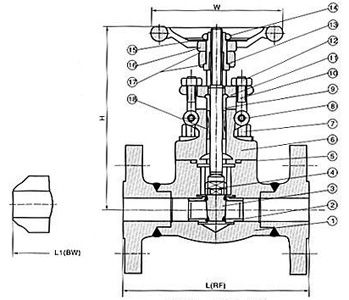

三、鍛鋼法蘭閘閥 形狀尺寸圖
 |
| Z41Y鍛鋼法蘭閘閥 (布局尺寸圖) |
四、鍛鋼法蘭閘閥 首要毗連尺寸
| NPS |
1/2" |
3/4" |
1" |
1 1/2" |
1 1/4" |
2" |
| L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
| L1(BW) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
| H(開) |
197 |
197 |
236 |
246 |
283 |
330 |
| W |
125 |
125 |
160 |
160 |
180 |
200 |
| 分量 |
RTJ |
7.2 |
11.5 |
15.6 |
16.2 |
22.6 |
32.8 |
| BW |
5.2 |
9.3 |
12.4 |
13.8 |
18.9 |
27.5 |
五、鍛鋼法蘭閘閥 定貨須知
定貨時請填寫《規格書》或說明以下內容：
1、若定貨前未選定型號，請向咱們供給利用參數:1.公稱通徑，2.流體性子（包含公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯資料。
2、若已由設想單元選定我公司的鍛鋼法蘭閘閥產物型號，請按型號間接向我司訂購；
